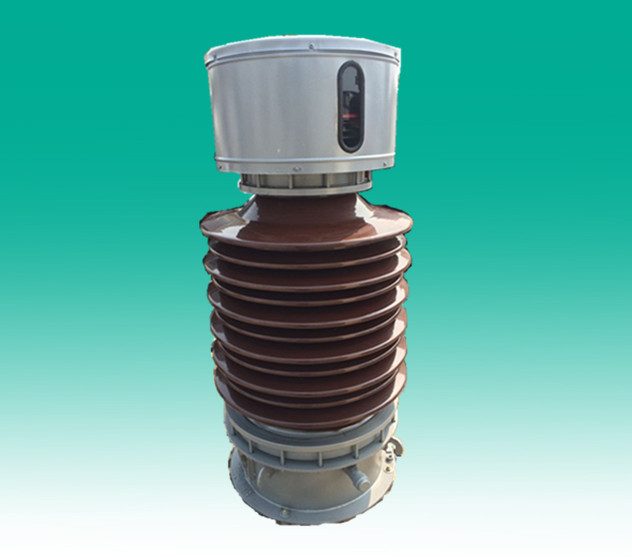

本型互感器为单相四绕组、串级式户外装置.供额定频率50Hz，66kV中性点非有效接地系统中作电压,电能测量及继电保护用.产品具有良好的励磁特性，运行可靠维护简便，顶部装有金属膨胀器，为全密封结构.JDCF-66W1适用于海拔1000m以下，环境温度-30℃～+40℃ ，技术参数见表.
技术参数
型号 | 额定一次电压KV | 测量二次绕组 | 保护二次绕组 | 剩余电压绕组 | 二次绕组极限输出VA | 额定绝缘水平KV | 爬电比距cm/KV | 油重/总重kg |
额定电压KV | 准确级 | 额定输出VA | 额定电压KV | 准确级 | 额定输出VA | 额定电压KV | 准确级 | 额定输出VA |
JDCF5-66W1 | 66/√3 | 0.1/√3 | 0.2 | 50 | 0.1/√3 | 3P | 400 | 0.1/3 | 3P | 100 | 2000 | 72.5 /140 /325 | 2.5 | 90/ 530 |
