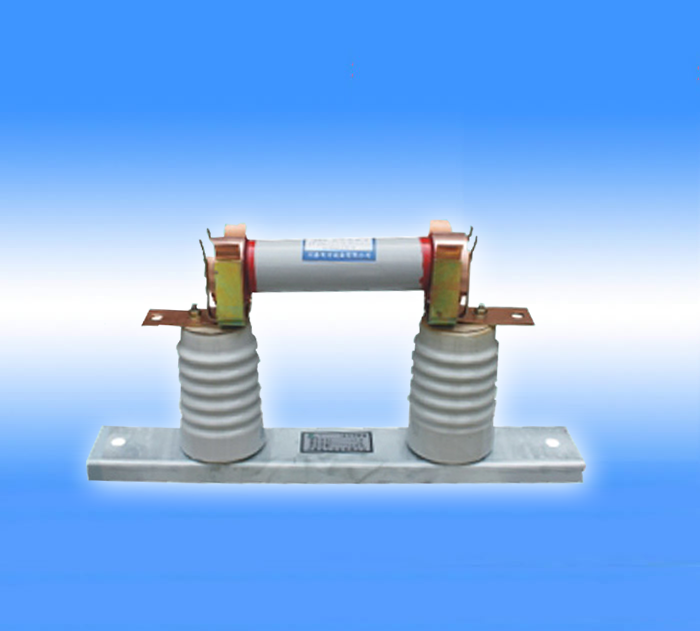

一、RN2-3~35KV高压熔断器_概述
.
RN2型户内高压限流熔断器，用于电压互感器的短路保护，其断流容量为10002MVA.在短路时以限制线路电流到最小值的方式进行瞬时开断，1分钟内熔断电流应在0.6~1.8A范围内.
二、RN2-3~35KV高压熔断器_技术数据
产品型号 | RN2-3、6、10 | RN2-15、20 | RN2-35 |
额定电压KV | 3 | 6 | 10 | 15 | 20 | 35 |
额定电流A | 0.5 |
三相断流容量MVA | 1000 |
最大开断电流KA(有效值) | 100 | 85 | 50 | 40 | 30 | 17 |
开断最大短路电流时，最大电流峰值A | 160 | 300 | 1000 | 350 | 850 | 700 |
过电压倍数 | 不超过2.5倍工作电压 |
熔体管电阻值 | 100±7 | 200±10 | 380±10 |
重量kg | 5.6 | 12 | 15.6 |
熔体管重量kg | 0.9 | 1.6 | 2.5 |
